Technologia produkcji pudełek oklejanych opakowań z tektury litej (tzw. “rigid box”)

Opakowania tego typu znajdują coraz szersze zastosowanie w pakowaniu drogich towarów takich jak gadżety elektroniczne, perfumeria, wyroby jubilerskie i zegarki, wyroby z kryształu, gry planszowe, wszelkiego rodzaju prezenty i t.p. Ścianki pudełka typu rigid box są za zwyczaj cztery razy grubsze od ścianek z kartonu i dlatego muszą być oklejane cieńszym papierem, ozdobnym, barwionym w masie albo zadrukowanym.

Podstawą konstrukcji pudełka jest szara tektura lita o grubości od 1,5 do 4 mm. Dla ułatwienia formowania pudełka trzeba przygotować arkusz tektury do zgięcia wzdłuż boków pudełka (linie zaznaczone czerwonym rys.1) Najlepszym sposobom na tę operację jest rowkowanie: wycięcie rowku z rozwarciem pod katem 90 stopni (rys 2) na urządzeniach ręcznych albo na maszynach automatycznych

Rys. 1 Layout formatki z tektury szarej Rys. 2 Rowkowanie

Następnym etapem produkcji jest wycięcie narożników formatki na maszynie sztancującej. Optymalnym rozwiązaniem jest wycięcie narożników w jednym przelocie przez maszynę wykonującą rowki – na przykład maszyny firmy SAILI.

Z przygotowanej w ten sposób formatki formuję się pudełko, w tym celu boki są zginane i połączone ze sobą taśmą klejącą (rys. 3) na urządzeniu półautomatycznym, albo pełnym automacie takim, jak LY-430TJ firmy Lishunyuan

Rys. 3 Pudełko z tektury – boki złączone taśmą klejącej

Gotowe pudełko jest oklejane (rys. 4) kolorowa oklejką wykonaną z papieru albo płótna. Ta praca może być wykonana ręcznie, na półautomacie takim jak LY-800C, albo na automatycznej linii produkcyjnej na LY-3000CQ

Rys. 4 Schemat oklejania pudełka

Wykończony w ten sposób produkt może służyć jako wieczko albo denko w pudełkach dwuczęściowych (rys.5). Oczywiście rozmiary i kształty takich pudełek bardzo się różnią w zależności od przeznaczenia opakowania.

Rys. 5 Pudełko dwuczęściowe

Drugim dobrze znanym rodzajem pudełka jest pudełko w kształcie książki. W tym przypadku oklejone pudełko jest elementem wewnętrznym i ma być wklejone do przygotowanej wcześniej okładki (rys. 6)

Rys. 6 Pudełko „rigid box” w kształcie książki

Okładkę do pudełka „rigid box” w kształcie książki wykonuję się z tektury litej i oklein na takich samych maszynach, które są używane do wykonania okładek do książek w oprawie twardej. W pokazanym na rys. 6 pudełku okładka jest wykonana z trzech formatek tektury litej, oklejonych z zewnątrz okleiną przeciętej na odpowiedni format i zawijanej do środka, oraz oklejką przyklejonej następnie wewnątrz okładki (tzw. lustro). W zależności od nakładu ta praca może być wykonana ręcznie, albo na półautomacie MF (link) , na którym można wykonać okładkę w całości, nakładając najpierw zewnętrzną a później wewnętrzną oklejkę. Przy większych nakładach okładka może być wykonana na automacie, na przykład (link).

Coraz częściej klienci zamawiają pudełka typu „rigid box” z wysuwaną „szufladą” – jak to przedstawiono na rys. 7

Rys. 7 Pudełko z „szufladą”

Jak widać na rysunku, „szuflada” w niczym się nie różni od standardowego denka pudełka dwuczęściowego, natomiast część zewnętrzna najczęściej jest wykonana z 5 części tektury, połączonych klejem na gorąco. Taka technologia pozwala uniknąć dużych odpadów, które mogli by się pojawić przy sztancowaniu narożników, jak na rys. 1. Maszyny do łączenia elementów pudełka na klej są produkowane przez Lishunyan.

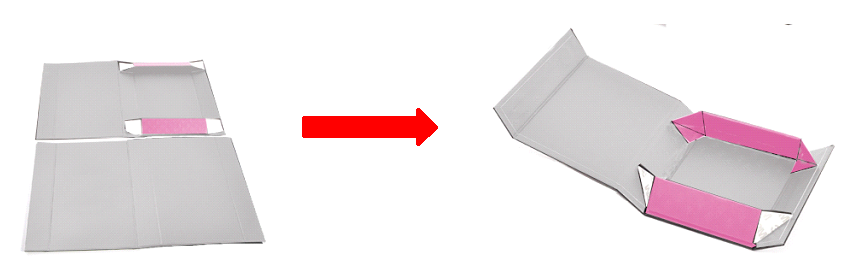

Transport gotowych pudełek z tektury litej od producenta do odbiorcy zawsze jest kosztowny ze względu na dużą objętość gotowych pudełek. Dlatego zaczęto produkować pudełka składane (rys. 8), które mogą być przewożone na płasko i mają znacznie mniejszą objętość. Takie pudełka mogą być wykonane ręcznie, albo na automatach, produkowanych przez firmę Lishunyaun. Najczęstszym rozwiązaniem do zamykania takich pudełek są magnesy, zakładane ręcznie w przygotowanych otworach, albo automatycznie w maszynach produkowanych przez firmę PeroniRuggero.

Rys. 8 Składane pudełka trzyczęściowe
